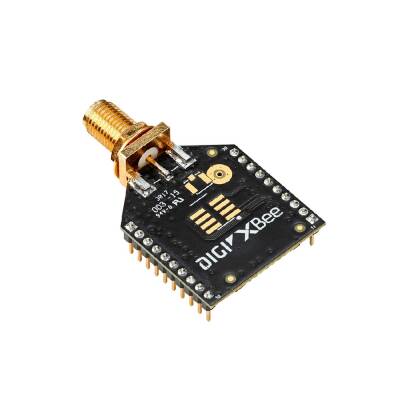

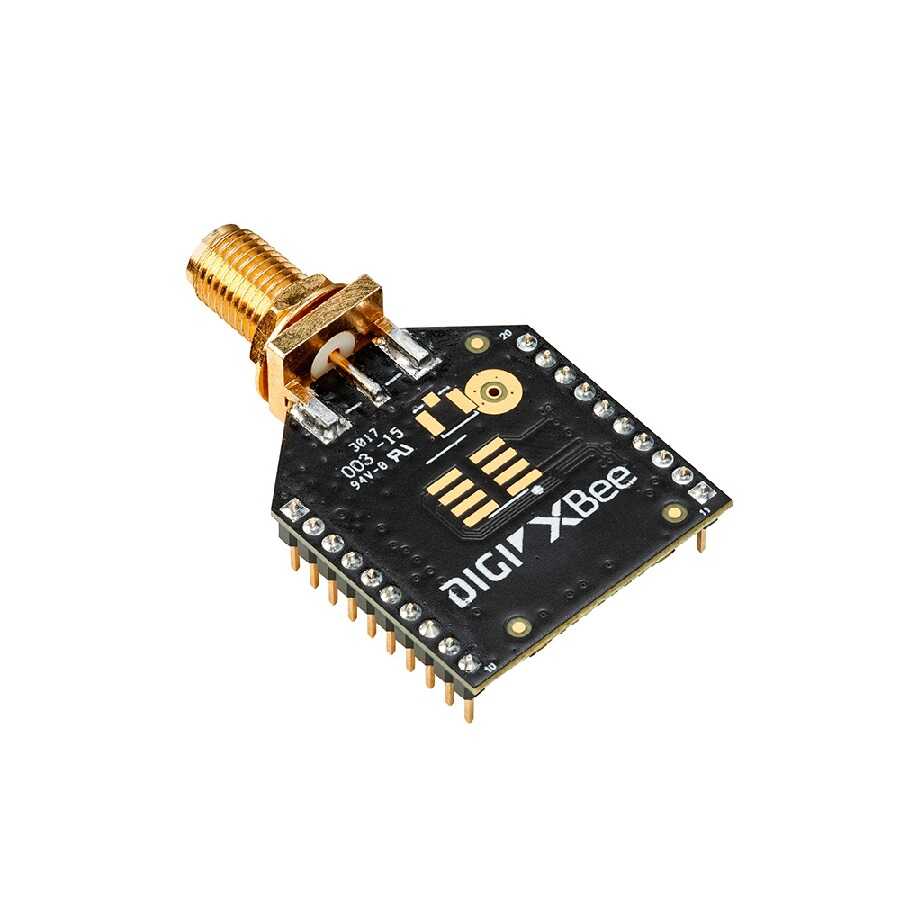

Gelince Haber VerDigi XBee modülleri küçük boyut, düşük güç gereksinimleri ve performans avantajlarıyla ölçeklenebilir kablosuz haberleşme bağlantıları ve özellikle IoT uygulamaları için tercih edilen RF modülleridir, Digi XBee 3 Serisinin de eklenmesiyle hem farklı protokol destekleri hem farklı boyut ve kullanım amacına uygunluk özellikleri arttırılmıştır. Digi XBee 3 modülleri Zigbee, 802.15.4, DigiMesh ve BLE protokollerini destekler, protokol ve parametre konfigürasyonları Digi XCTU üzerinden gerçekleşirilir, ayrıca bir kablosuz haberleşme ağında kullanıldığında Digi Remote Manager platformu ile Digi XBee 3 modülleri tek merkezden kolaylıkla kontrol edilebilir.
Zigbee Performansı
Alıcı-Verici (Transceiver) Chip Seti : Silicon Labs EFR32MG SoC
Veri Hızı : 250 Kbps
İç Mekan Mesafe/Menzil : 60m
Dışmekan Mesafe/Menzil : 1200m
RF Çıkış Gücü : +8dBm
RF Duyarlılığı : (1% PER) -103 dBm Normal Modda
Özellikler
Seri Data Arayaüzleri : UART, SPI, I2C
Konfigürasyon : API veya AT komutlarıyla, (bağlantı veya OTA ile)
Frekans Band : ISM 2.4GHz
Form Faktör : through-hole
Enterferans Bağışıklığı : DSSS (Direct Sequence Spread Spectrum)
ADC Girişleri (10-bit ADC) : 4 adet
Sayısal Giriş/çıkış (Digital I/O) : 15 adet
Anten Opsiyonları
TH: PCB Anten
Programlama
Hafıza : 1MB/128KB RAM (MicroPython için 32KB)
Network ve Güvenlik
Protokol : Zigbee 3.0
Kriptolama : 128/256 bit AES
Paket Aktarma : Tekrarlı Gönderim, ACK
IDS : PAN ID adresi, küme ve node ID adresi
Kanal Sayısı : 16
Güç Gereksinimleri
Çalışma Gerilimi 2.1V~3.6V
Gönderme Modunda Akım : 40mA @ 8dBm
Alma Modunda Akım : 17mA
Düşük Güç Modu Akım : 2uA @ 25ºC
Çalışma Sıcaklığı : -40ºC~85ºC
Boyutlar (L X W X H)
TH: 2.438cm x 2.761cm
Düzenleyici Kurum Onayları
FCC, IC (Amerika), ETSI (Avrupa), RCM (Avustralya), ANATEL (Bezilya), TELECK MIC (Japonya), KCC (Güney Kore)
