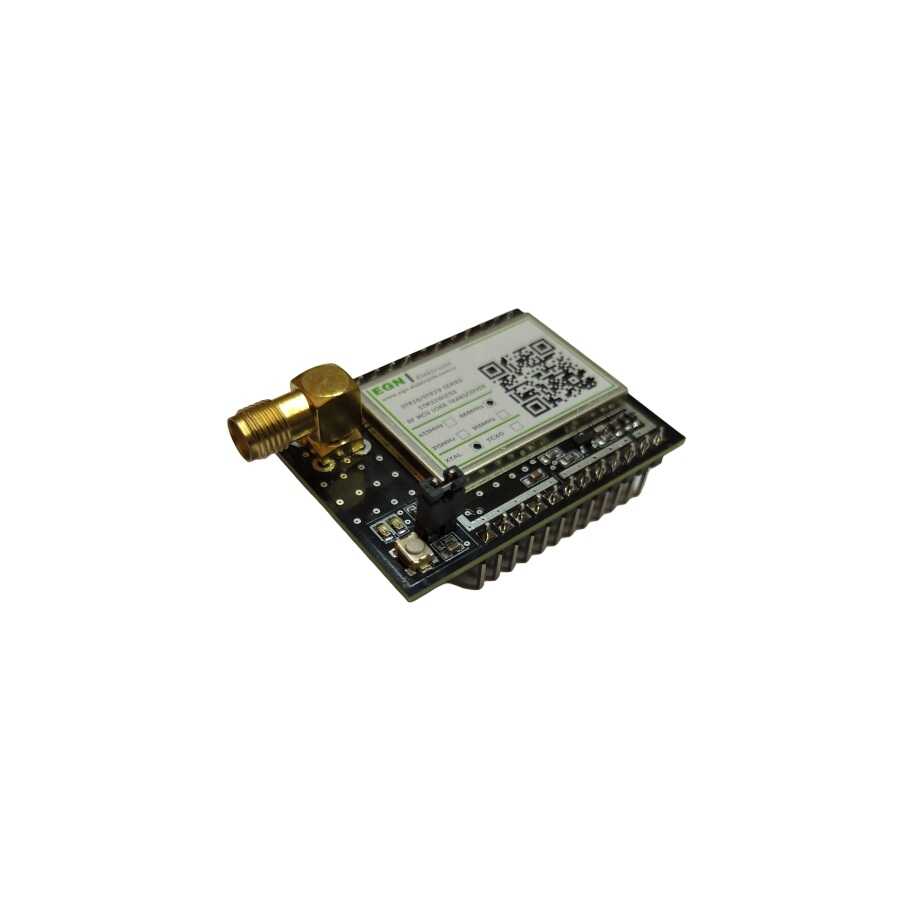

Gelince Haber VerSTR29RSH4 433MHz MCU+LoRa RF Alıcı-Verici (Transceiver) modülü STMicroelectronics STM32WLE5CC IC birimi kullanılarak ISM frekans bandı cihaz yönergelerine uygun olarak tasarlanıp üretilmiş olan Arm Cortex-M4 32-bit RISC mikroişlemcili RF alıcı-verici (transceiver) modülüdür. STM32WLE5x Serisi mikrodenetleyiciler 48MHz saat destekli Arm Cortex‐M4 işlemci ve Semtech SX126x Sub-GHz radyo birimleri içerir. Radyo modülü LoRa ile birlikte (G)FSK, G(MSK) ve BPSK modülasyon-demodülasyonu da destekler, -146dBm’e varan alıcı hassasiyeti ve +20dBm’e varan RF çıkış gücü ile uzun mesafe veri haberleşmesine imkan tanır. Haberleşme, modem, paket, frekans ve diğer radyo alıcı-verici parametrelerinin kontrol ve konfigürasyonu mikrodenetleyici birimi tarafından dinamik olarak değiştirilebilir, modül sensörler dahil çevresel aygıtlarla SPI, I2C, UART hatları üzerinden haberleşir, UART vasıtasıyla bilgisayar bağlantısı gerçekleştirilir.
Teknik Özellikler - Radyo
§ 433MHz frekans bandında,LoRa ve (G)FSK, (G)MSK, BPSK modem
§ 300kbps’e kadar data hızı- (G)FSK, 62.5kbps’e kadar data hızı-LoRa
§ -146dBm alıcı hassasiyeti (LoRa, SF-12, BW-10.4kHz)
§ +20dBm’e kadar RF çıkış gücü, 1dB adımlarla ayarlanabilir
§ Buffer ile paket veri, veri spektrum şekillendirme, FEC-Hata Bulma/Düzeltme
§ TCXO ile yüksek frekans kararlılığı
§ Alma modunda 4.9mA akım sarfiyatı, uyku modunda 600nA’den az
§ Gönderme modunda 90mA@+20dBm
§ Tüm haberleşme, modem ve veri parametreleri ile radyo konfigürasyonu ve kontrolü
Teknik Özellikler – Mikrodenetleyici/MCU
§ 32-bit Arm Cortex-M4 CPU
§ 48MHz saat frekansı, MPU ve DSP komutları
§ AES 256-bit kriptolama, RNG, CRC
§ Tekil aygıt kimliği (IEEE802-2001 uyumlu 64-bit UID), 96-bit tekil chip kimliği
§ 256-Kbyte Flash, 64-Kbyte RAM, 20x32-bit backup kütükleri
§ Bootloader ve OTA (over-the-air) firmware güncelleme
§ 2x DMA controller (herbiri 7 kanal), ADC, DAC, SPI, I2C, LPUART,
§ USART, AES ve zamanlayıcılar, 2xUSART (ISO 7816, IrDA, SPI), 1xLPUART, 2xSPI, 3x I2C, ve zamanlayıcılar (timer)
Teknik Özellikler – Diğer
§ Çalışma Gerilimi : 1.8V~3.6V
§ Çalışma Sıcaklığı : -40°C~+85°C
§ Küçük boyut - 43.90mm x 33.40mm
Dokümantasyon ve Yardımcı Materyaller
§ STR29RSH4 433MHz RF MCU+LoRa Transceiver (LoRa Alıcı-Verici) Modülü Tanıtım Broşürü
https://www.egn-elektronik.com.tr/TR/PDFs/EGN-WRFM-STR29RSH4-Tanitim-Brosuru.pdf
§ STR29RSH4 433MHz RF MCU+LoRa Transceiver (LoRa Alıcı-Verici) Modülü Teknik Data
https://www.egn-elektronik.com.tr/TR/PDFs/EGN-WRFM-STR29RSH4-Teknik-Data.pdf
