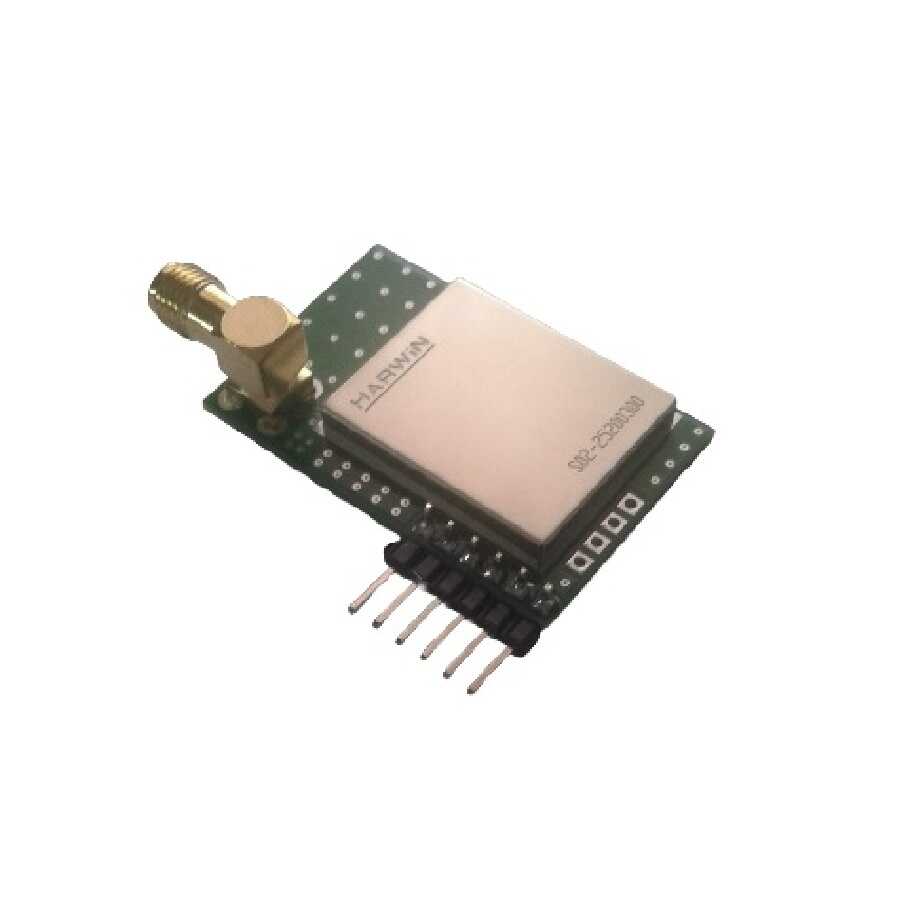

Gelince Haber VerNTR03RSL4 433MHz RF Alıcı-Verici (Transceiver) modülü Cmostek CMT2300A IC birimi kullanılarak ISM frekans bandı cihaz yönergelerine uygun olarak tasarlanıp üretilmiş olan RF alıcı-verici (transceiver) modülüdür. ASK/OOK, FSK/GFSK ve MSK/GMSK modülasyon-demodülasyonu destekler, -122dBm’e varan alıcı duyarlılığı ve +20dBm’e varan RF çıkış gücü ile uzun mesafe veri haberleşmesine imkan tanır. Bütün haberleşme, modem, paket, frekans ve diğer radyo alıcı-verici parametrelerinin kontrol ve konfigürasyonu SPI arayüzü ile gerçekleştirilir.
Teknik Özellikler
§ 1.8V~3.6V çalışma gerilimi
§ 433MHz frekans bandında,ASK/OOK, FSK/GFSK ve MSK/GMSK modem
§ 300kbps’e kadar data hızı- FSK/GFSK, 40kbps’e kadar data hızı-ASK/OOK
§ -122dBm alıcı hassasiyeti (FSK, @1kbps)
§ +20dBm e kadar RF çıkış gücü (1dB adımlarla programlanabilir)
§ Direkt haberleşme modu veya paket haberleşme modu
§ Buffer ile paket veri, veri spektrum şekillendirme, FEC-Hata Bulma/Düzeltme
§ Alma modunda 8.6mA akım sarfiyatı, uyku modunda 800nA’den az
§ SPI ile tüm haberleşme, modem ve veri parametreleri ile radyo konfigürasyonu ve kontrolü
§ Küçük boyut - 40.26mmx21.97mm
Uygulama Alanları
§ Düşük Maaliyetli Tüketici Elektroniği Ekipmanları
§ ISM Band Veri Haberleşmesi
§ Bina/Ev/Ofis Otomasyonu
§ Endüstriyel Gözlem ve Kontrol
§ Uzaktan Kontrol, Kablosuz Sayaç Okuma
§ Kablosuz Alarm ve Güvenlik Sistemleri
Dokümantasyon ve Yardımcı Materyaller
§ NTR03RSL4 433MHz RF Alıcı-Verici (Transceiver) Modülü Tanıtım Broşürü
https://www.egn-elektronik.com.tr/TR/PDFs/EGN-WRFM-NTR03RSL4-Tanitim-Brosuru.pdf
§ NTR03RSL4 433MHz RF Alıcı-Verici (Transceiver) Modülü Teknik Data
https://www.egn-elektronik.com.tr/TR/PDFs/EGN-WRFM-NTR03RSL4-Teknik-Data.pdf
