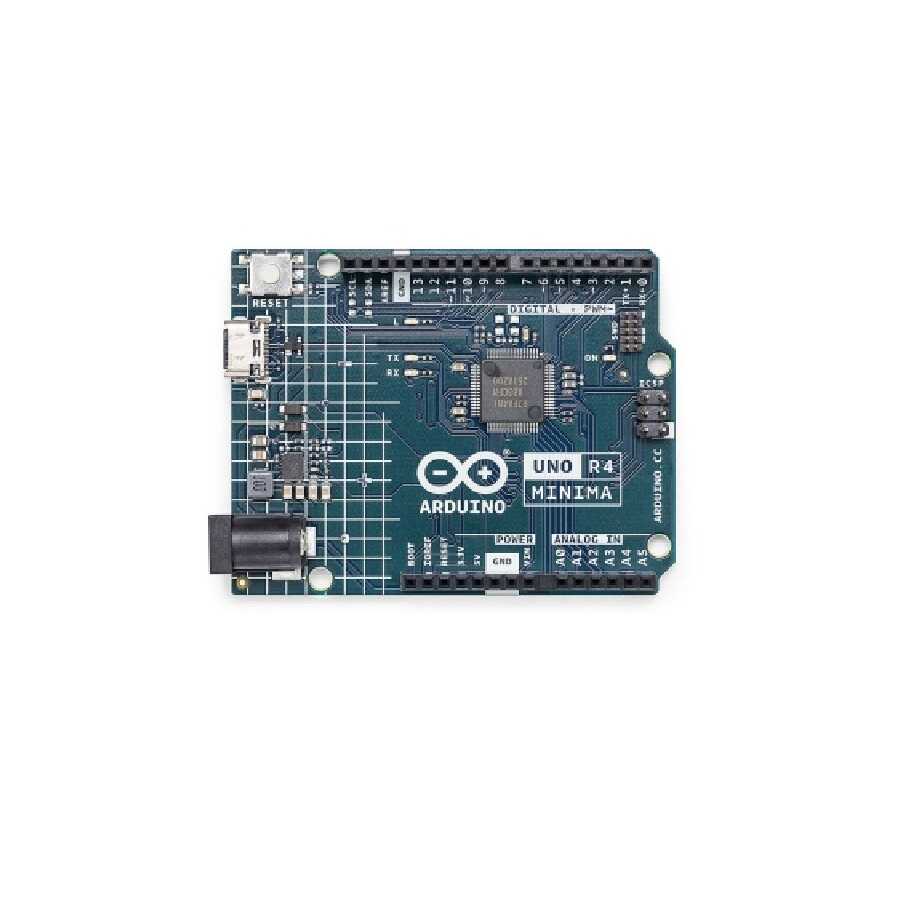

Gelince Haber VerArduino UNO R4 Minima, selefi UNO R3 ile aynı form faktörünü, pin düzenini ve 5V çalışma voltajını korur dolayısıyla mevcut kalkanlar ve projeler için hızlı bir geçiş sağlar, 12 bit DAC, CAN BUS ve OP AMP dahil olmak üzere bir dizi yerleşik çevre birimi yanında SWD konnektör ve HID desteği ve daha geniş bir giriş voltaj aralığını destekleyerek 24V'a kadar güç kaynaklarına dolayısıyla motorlar, LED şeritler ve diğer aktüatörlerle entegrasyona olanak tanır.
Mikrodenetleyici : Renesas RA4M1 (Arm Cortex-M4)
USB : USB-C Programlama Bağlantı Noktası
Pinler : Dijital I/O Pins 14
Pinler :
Analog giriş pinleri 6
DAC 1
PWM pins 6
İletişim :
UART 1x
I2C 1x
SPI 1x
CAN 1 CAN Bus
Güç
Devre çalışma voltajı : 5V
Giriş voltajı (VIN) : 6-24V
G/Ç Pin başına DC Akımı : 8mA
Saat hızı : Ana çekirdek 48MHz
Hafıza : RA4M1 256kB Flash, 32kB RAM
Boyutlar
Genişlik : 68.85mm
Uzunluk : 53.34mm
Arduino Uno R4 Minima Datasheet (PDF, İngilizce, Teknik Data)
Arduino Uno 4 Minima Schematics (PDF, İngilizce, Şematik)
Arduino Uno R4 Minima PinOut (PDF, İngilizce, Pin Diagramı)
Arduino Uno R4 Minima Geliştirme Kitleri için Programlama ve Hata Ayıklama platformu ile ilgili bilgilere Arduino IDE sayfasından erişebilirsiniz.
