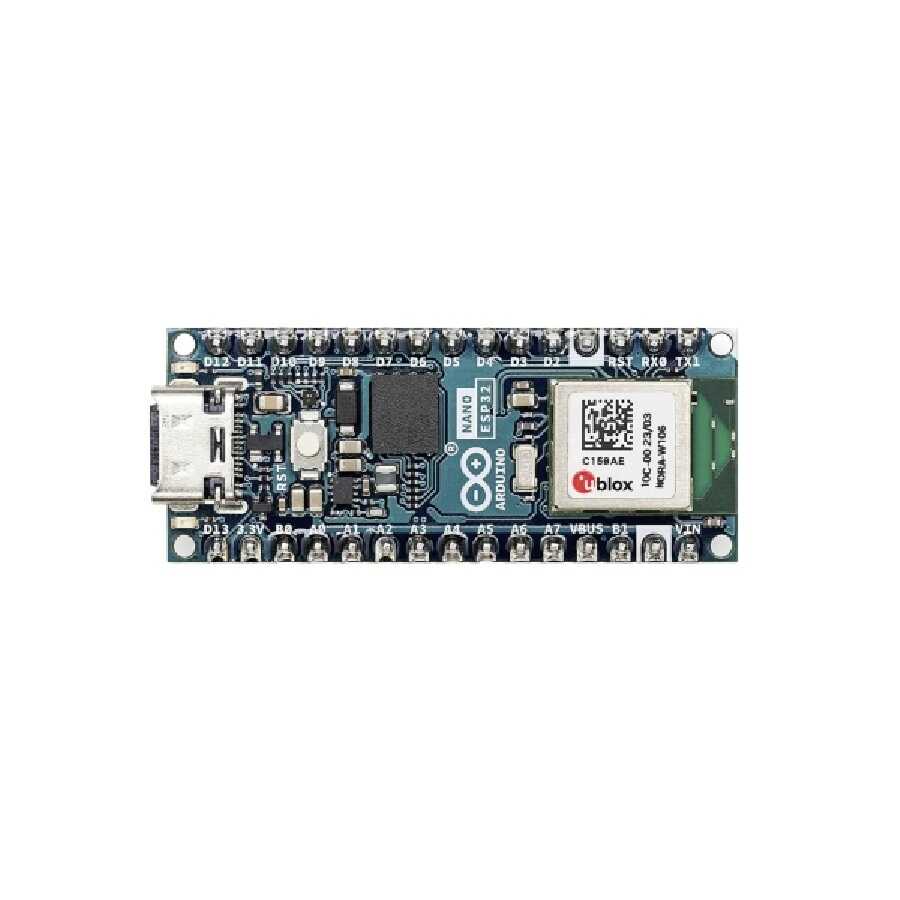

Gelince Haber VerNano ESP32 özellikle IoT veya MicroPython projelerinde kullanım bulan, bilinen Nano form faktörüyle küçük boyutlu, IoT alalnında oldukça popüler ESP32-S3 mikrodenetleyici imkanları ile Kablosuz ve Bluetooth desteği sunan , Arduino IoT Cloud uyumlu bir geliştirme kartıdır.
Teknik Özellikler
Mikrodenetleyici : u-blox NORA-W106 (ESP32-S3)
USB bağlantısı : USB-C
Pinler :
Dahili LED Pimi 13
Dahili RGB LED pinleri 14-16
Dijital G/Ç Pimleri 14
Analog giriş pinleri 8
PWM pinleri
Harici kesintiler : Tüm dijital pinler
Bağlantı
Wi-Fi : u-blox NORA-W106 (ESP32-S3)
Bluetooth : u-blox NORA-W106 (ESP32-S3)
İletişim
UART (2), I2C, SPI
Güç
I/O Voltaj : 3.3V
Giriş voltajı (nominal) : 6-21V
G/Ç Pin Başına Kaynak Akımı : 40mA
G/Ç Pin başına Akım Akımı : 28mA
Saat hızı
İşlemci : 240 MHz
Hafıza
ROM : 384 kB
SRAM : 512 kB
Harici Flaş : 128 Mbit (16 MB)
Boyutlar
Genişlik : 18 mm
Uzunluk : 45 mm
Arduino Nano ESP32 Datasheet (PDF, İngilizce, Teknik Data)
Arduino Nano ESP32 Schematics (PDF, İngilizce, Şematik)
Arduino Nano ESP32 PinOut (PDF, İngilizce, Pin Diagramı)
Arduino Nano ESP32 Geliştirme Kitleri için Programlama ve Hata Ayıklama platformu ile ilgili bilgilere Arduino IDE sayfasından erişebilirsiniz.
