Arduino MKR WAN 1310 Döküman ve Materyaller
Arduino MKR WAN1310 Documentation (PDF, İngilizce, Dokümantasyon)
Tükendi

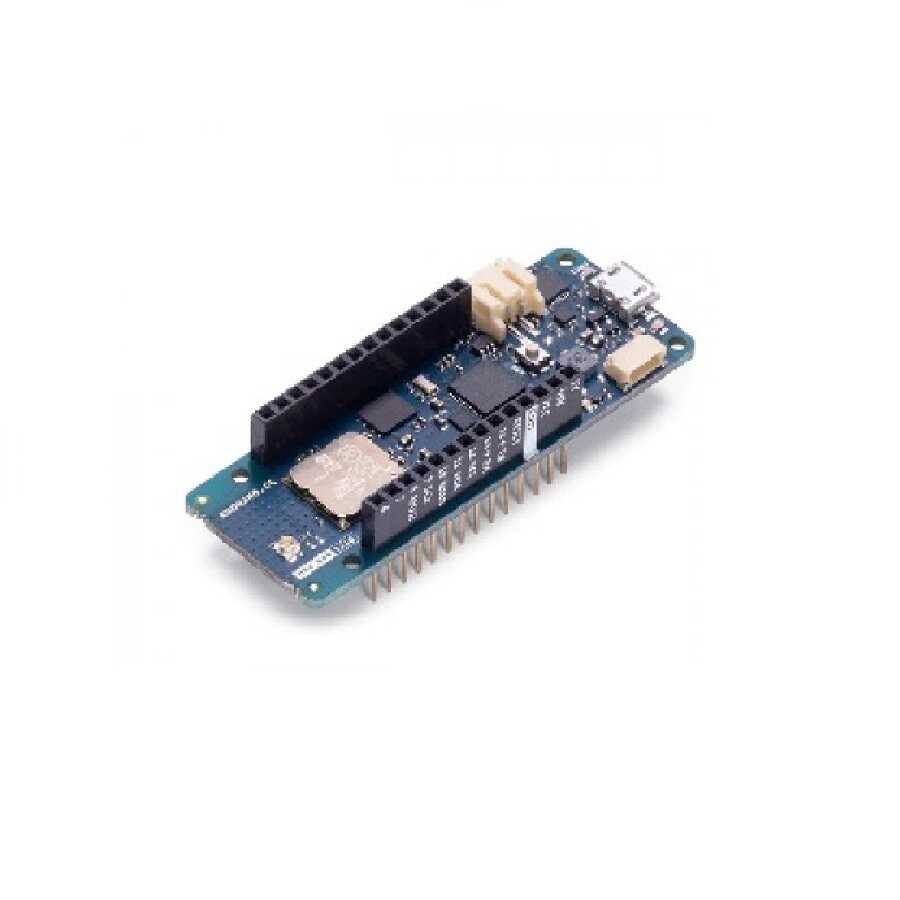

Gelince Haber VerArduino MKR WAN 1310 kartı, düşük güç gerektiren projelere LoRa® bağlantısı eklemek için pratik ve uygun maliyetli bir çözüm sunar ve Arduino IoT Cloud’a bağlanabilir. MKR WAN 1310, Microchip® SAMD21 düşük güçlü işlemci, Murata CMWX1ZZABZ LoRa® modülü ve MKR ailesinin karakteristik kripto çipi ( ECC508) ile yeni bir pil şarj cihazı, 2MByte SPI Flash içerir, selefi MKR WAN 1300 ile karşılaştırıldığında bir dizi iyileştirme getirir.
Mikrodenetleyici : SAMD21 Cortex-M0+ 32bit düşük güçlü ARM MCU
Radyo Modülü : CMWX1ZZABZ
Çalışma Voltajı: 3Volt
Kart Güç Kaynağı : (USB/VIN) 5V
Desteklenen Piller : Şarj edilebilir Li-Ion, or Li-Po, 1024 mAh minimum
Dijital G/Ç Pinleri : 8
PWM Pinleri : 13 (0 .. 8, 10, 12, 18 / A3, 19 / A4)
UART 1, SPI 1, I2C 1
Analog Giriş Pinleri : 7 (ADC 8/10/12 bit)
Analog Çıkış Pinleri : 1 (DAC 10 bit)
Harici Kesmeler : 8 (0, 1, 4, 5, 6, 7, 8, 16 / A1, 17 / A2)
I/O Pin Başına DC Akımı : 7 mA
CPU Flash Bellek : 256 KB
QSPI Flash Bellek : 2 MB (Harici)
SRAM 32 KB
Saat Hızı : 768 kHz (RTC), 48 MHz
Anten Gücü : 2dB
Taşıyıcı Frekansı : 433/868/915 MHz
Uzunluk:64mm
Genişlik: 25mm
Arduino MKR WAN1310 Documentation (PDF, İngilizce, Dokümantasyon)
Arduino MKR WAN 1310 Schematics (PDF, İngilizce, Şematik)
Arduino MKR WAN 1310 PinOut (PDF, İngilizce, Pin Diagramı)
Arduino MKR WAN 1310 Geliştirme Kitleri için Programlama ve Hata Ayıklama platformu ile ilgili bilgilere Arduino IDE sayfasından erişebilirsiniz.
